锑化铟（InSb），一种具有显著特性的半导体材料，因其在红外探测、高速电子器件和光伏技术等领域的应用而广受关注。本文将深入探讨锑化铟的基本特性，其在薄膜技术中的应用，以及该材料如何革新特定行业。









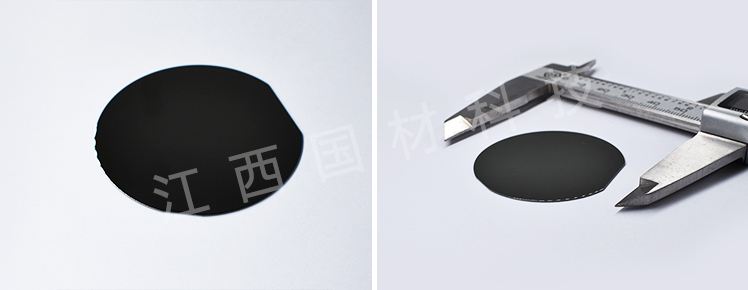

锑化铟半导体的基本特性



• 物理特性

锑化铟是一种具有较窄能隙的半导体，熔点低，易于加工。

其晶体结构为面心立方晶系，具有较高的电子迁移率。

• 化学特性

在常温下，锑化铟表现出良好的化学稳定性。

高温下易与氧化剂反应，需在无氧环境下处理和储存。

• 电子特性

优异的电子迁移率使其在高速电子器件中表现卓越。

窄能隙特性使其在红外探测器和光伏电池中特别有效。







锑化铟在薄膜技术中的应用



薄膜技术概述



薄膜技术是指在基底材料上沉积极薄的半导体或其他材料层的一系列技术。这些薄膜通常具有不同于块材料的物理和化学特性，因此在半导体工业、光学和电子领域中具有广泛应用。



锑化铟薄膜的应用领域



• 红外传感器

锑化铟薄膜因其对红外光的高敏感性而被广泛用于红外传感器的制造。这些传感器在夜视设备、热成像摄像机和天文观测设备中有重要应用。

• 高速逻辑电路

由于锑化铟具有高电子迁移率，其薄膜在制造高速、高性能逻辑电路中发挥关键作用。这些电路广泛应用于计算机、通信设备和其他高速电子设备。

• 太阳能电池

锑化铟薄膜在太阳能电池领域中也显示出巨大潜力，特别是在制造高效率的光伏器件方面。其窄能隙特性有助于更有效地吸收太阳光谱的特定部分。



与其他材料薄膜的比较



• 与硅薄膜的对比

相比于传统的硅薄膜，锑化铟薄膜在红外探测和高速电子器件方面表现出更优异的性能。

硅材料在可见光和近红外区域的响应优于锑化铟，但在远红外区域，锑化铟的性能更佳。

• 与其他半导体材料的竞争优势

锑化铟薄膜在电子迁移率和光电转换效率方面优于许多其他半导体材料，如镓砷（GaAs）和铟砷（InAs）。







锑化铟薄膜的制备方法



制备技术概览



锑化铟薄膜的制备是一个精细且技术要求高的过程。制备方法主要包括物理气相沉积（Physical Vapor Deposition, PVD）和化学气相沉积（Chemical Vapor Deposition, CVD）两种主流技术。



物理气相沉积（PVD）



真空蒸发：

在真空环境中，锑化铟原料被加热至蒸发点，蒸发后的分子在基底上冷凝形成薄膜。

这种方法简单，但对薄膜厚度和均匀性的控制较为困难。

溅射沉积：

利用高能粒子轰击锑化铟靶材，使其原子或分子溅射并沉积在基底上形成薄膜。

溅射法可获得更均匀、更致密的薄膜，适用于高精度应用。



化学气相沉积（CVD）



热CVD：

利用高温促使含有锑化铟成分的气体在基底上反应，形成薄膜。

这种方法可以获得良好的膜质，但对温度控制和反应气体的纯度要求较高。

等离子体增强CVD：

利用等离子体激活反应气体，降低所需的反应温度。

适用于对基底材料热敏感的应用场景。



材料选择与处理



原料纯度：

选择高纯度的锑化铟原料是关键，因为杂质会显著影响薄膜的电子特性。

基底准备：

基底材料的选择依据应用领域而定，常见的如硅、玻璃或特定的合金。

基底的清洁和表面处理对薄膜的附着力和质量有重要影响。



制备工艺的关键步骤



温度控制：

在PVD和CVD过程中，精确控制温度是获得高质量薄膜的关键。

厚度监测：

利用晶体振荡器或光学方法监测薄膜厚度，确保所需规格。

环境控制：

在整个制备过程中，维持一个稳定的反应环境，包括气压、气氛和污染控制。







锑化铟薄膜在特定行业的应用



在红外探测器中的应用



• 红外成像

锑化铟薄膜在红外成像技术中非常关键，尤其是在制造用于夜视仪器和热成像摄像机的红外探测器。

它们对远红外光谱具有高度敏感性，使得在低光照条件下也能捕捉到清晰的图像。



• 天文观测

在天文学领域，锑化铟薄膜用于制造观测遥远星体和星系的红外探测器。

这些探测器可以捕捉到常规光学仪器无法检测到的红外辐射，对研究宇宙起源和结构至关重要。



• 军事应用

锑化铟薄膜的红外探测器广泛应用于军事领域，如在无人机、夜视装备和导弹制导系统中。



在光伏行业的应用



• 高效能太阳能电池

锑化铟薄膜在制造高效能太阳能电池方面展现出巨大潜力。

它的窄能隙特性有助于提高电池对太阳光谱某些部分的吸收，从而提高转换效率。

• 创新太阳能技术

在开发新型光伏技术，如多结太阳能电池，锑化铟薄膜是关键材料之一。这些电池能够更有效地利用太阳光谱，提高整体能量转换效率。



在高速电子器件中的应用



• 高速逻辑电路

由于其高电子迁移率，锑化铟薄膜在制造高速逻辑电路中扮演着重要角色。这些电路广泛应用于先进的计算机和通信设备。

• 量子计算

锑化铟薄膜在开发量子计算技术中也显示出潜力，尤其是在制造量子比特和量子逻辑门等关键部件上。

• 微波与毫米波技术

在微波和毫米波技术领域，锑化铟薄膜用于制造高频率、高效能的电子器件，例如用于雷达系统和无线通信的元件。
