半导体靶材如何制备？探索它的精细工艺 - 影响微电子的关键因素

引言

半导体靶材在现代科技领域扮演着关键角色，特别是在微电子、光电子和太阳能电池等领域。这些材料的独特性质使得它们在制造高效、小型化的电子设备中不可或缺。随着科技的快速发展，对半导体靶材的需求日益增加，推动了材料科学和工程的创新。

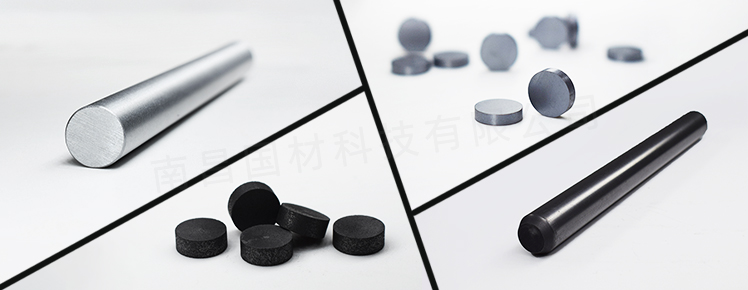

基础知识

半导体靶材是指用于制造半导体薄膜的材料，这些薄膜通常通过物理气相沉积（PVD）或化学气相沉积（CVD）等技术在基底上沉积。这些靶材主要由半导体材料组成，如硅、锗、砷化镓等。它们可以根据晶体结构分类为单晶、多晶或非晶态。单晶靶材因其具有均一的晶体结构而在某些高精度应用中非常重要，而多晶和非晶态靶材则因成本较低和制备简单而广泛使用。

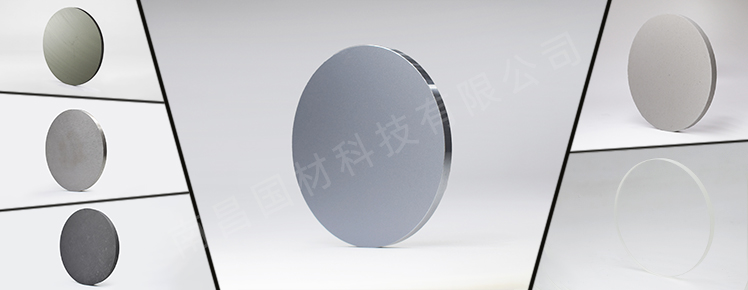

制备工艺

原材料选择与准备：

• 在此阶段，首先选择合适的半导体材料，如硅、锗或砷化镓等。这些材料的纯度和化学组成直接影响最终靶材的质量。

• 紧接着，对所选材料进行粉碎，以获得细小均匀的粉末。这一步骤对控制最终靶材的密度和均匀性至关重要。

熔炼工艺：

• 熔炼是将半导体材料加热至其熔点以上，然后在控制的环境中缓慢冷却。这一过程可用于生产单晶或多晶靶材。

• 对于单晶靶材，熔炼过程需要在精确控制的温度和速度下进行，以确保晶体的均一生长。

粉末冶金：

• 在这一步骤中，先将半导体粉末在高压下进行压制，形成预定形状的坯体。

• 接着，坯体会经历烧结过程，此时在高温下粉末颗粒会发生熔合，提高材料的密度和机械强度。

热压工艺：

• 热压结合了高温和高压，用以制备密度更高、更均匀的靶材。

• 在这一过程中，粉末在高温下被压制成固态材料，这有助于消除孔隙，并改善材料的微观结构。

后处理和品质检验：

• 制备完成的靶材需要经过精密的机械加工，以达到所需的尺寸和表面光洁度。

• 最后，通过一系列的品质检验，如X射线衍射分析、电子显微镜观察等，来确保靶材符合特定的物理和化学性能要求。

通过这些精细的步骤，可以制备出满足各种应用需求的高品质半导体靶材。每个步骤都需要严格的质量控制和精确的工艺参数调整，以确保最终产品的性能和可靠性。

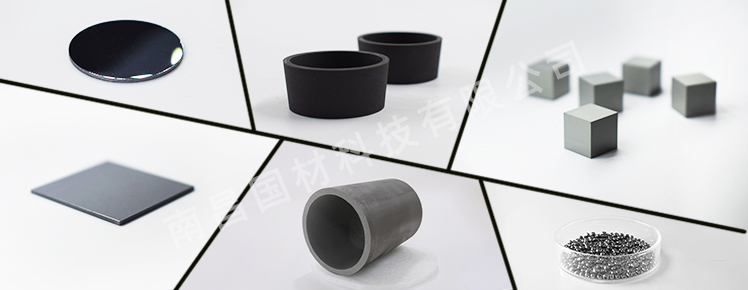

物理和化学特性

电导率：

• 电导率是半导体靶材的核心特性之一。它决定了材料在电子器件中的导电能力。

• 电导率受到材料的杂质含量和晶体结构的影响。例如，微量杂质的掺杂可以显著改变硅等材料的导电性能。

热稳定性：

• 热稳定性指的是材料在高温下保持其物理和化学性质的能力。这一特性对于在高温下进行的薄膜沉积过程尤为重要。

• 优良的热稳定性意味着靶材在被加热时不会发生不希望的物理变形或化学反应，保证了薄膜的均匀性和质量。

化学稳定性：

• 化学稳定性涉及材料在化学环境中抵抗腐蚀或反应的能力。这对于防止靶材在沉积过程中发生化学改变尤为关键。

• 良好的化学稳定性保证了靶材在沉积过程中不会与气体或其他化学物质发生不必要的反应，从而维持薄膜的纯度。

机械强度：

• 靶材的机械强度指的是其抵抗外力引起形变或破坏的能力。这对于保持靶材在制备和应用过程中的完整性至关重要。

• 高机械强度的靶材在制备薄膜时能够更好地抵抗磨损，延长使用寿命。

晶体结构：

• 晶体结构直接影响了材料的许多物理和化学性质，如电导率和热稳定性。

• 单晶靶材因其均匀的晶体结构而在某些应用中表现出更优的性能，而非晶态或多晶态靶材则因成本效益而广泛应用。

薄膜制备中的应用

微电子器件：

• 在微电子领域，半导体靶材用于制造各种集成电路和微处理器中的薄膜。

• 这些薄膜在提高电子器件的性能、减小尺寸和降低能耗方面发挥着关键作用。

• 例如，硅靶材被广泛用于制造微处理器和存储芯片中的薄膜。

光电子组件：

• 在光电子领域，半导体靶材用于制备发光二极管（LED）、激光器和光电探测器等设备的关键薄膜。

• 特定的靶材如砷化镓和氮化镓被用于制造高效率、长寿命的LED。

太阳能电池：

• 半导体靶材在太阳能电池的制备中起着核心作用，特别是用于制造吸光层和电子输送层。

• 例如，硅靶材被用于生产晶体硅太阳能电池，而薄膜太阳能电池则可能使用镉化镓等其他材料。

显示技术：

• 在液晶显示（LCD）和有机发光二极管（OLED）显示技术中，半导体靶材用于制造电极和其他功能层。

• 这些薄膜对改善显示屏的分辨率、亮度和能效都至关重要。

传感器和其他应用：

• 半导体靶材还被用于制造各种传感器，如温度、压力和化学传感器。

• 由于其可调节的电学和光学特性，半导体靶材在这些领域中提供了广泛的应用可能性。

根据不同的应用需求，选择合适的靶材对于优化薄膜的性能和功能至关重要。从微电子到能源产业，半导体靶材的应用都在推动技术进步和创新。国材科技致力于为科研实验提供全面的解决方案，帮助达到在薄膜制备中的最高工艺标准！
